연 구 결 과 개 요
1. 연구배경
현재 높은 종횡비를 가지는 나노 구조물은 높은 접착력, 전하와 열전달, 빛 산란, 젖음성, 세포와의 반응등과 같은 여러 연구 분야의 적용이 가능한 구조로 수많은 연구가 진행되고 있다. 이러한 다양한 응용성에도 불구하고, 기존의 방법은 나노 구조물을 형성하는 물질과 표면의 특성적인 제약으로 차세대 웨어러블 디스플레이, 에너지, 바이오 센서와 같은 분야의 적용에 제한을 받고 있는 실정이다.
이러한 문제점을 개선하고자 종래 플라스틱 기반의 소프트 리소그래피방식이 개발되었지만 여기에도 역시 몇 가지 문제점이 존재한다. 이 물질은 화학적 안정성과 기계적 물성의 문제로 다양한 물질, 즉, 종이, 플라스틱, 천, 유리, 금속등과 같은 표면에 부착이 어렵다는 단점으로 나노 구조물 제작에 수많은 제한이 있다.
따라서, 높은 표면적과 종횡비, 다종 물질/표면 전사 기술, 저비용, 대면적기판 제작이 중요한 요인으로 선택되는 만큼, 향후 고감도 센서 구현과 높은 민감성 구현 및 차세대 웨어러블 장치를 위한 기판 제작 및 전사 기술 개발이 필수적으로 추구된다.
2. 연구내용
이에 이석재 박사를 필두로 한 연구팀은 나노종합기술원 나노 인프라를 활용하여 대면적 고 종횡비 나노 구조물을 실리콘 표면에 형성하였다. 이후 실리콘 주형을 산화 시킨 후 선택적으로 제거하여 나노 구조물의 종횡비와 모양, 크기를 조정하였다. 이후 본 실리콘 주형, 자외선에 반응하는 고분자와 여러 종류의 기판, 즉, 종이, 필름, 유리, 금속, 천 등 다양한 물질을 결합한 후 자외선을 조사하여 다종의 기판 표면에 나노 구조물을 제작하였다.
상기 방식을 통하여 만들어진 나노 구조는 50~500 nm의 광범위한 크기가 가능하며 몰드의 종류에 따라 나노, 마이크로 수준의 구조물도 형성이 가능하다는 장점을 가진다. 이는 기존에 사용되는 방식의 한계를 벗어나 고 종횡비를 제한적인 물질에 형성이 불가능한 단점을 극복한 연구 사례이다.
또한, 프린팅 적층형 방식을 이용하여 나노 구조물 표면의 특정 영역에친수성/소수성으로 2차 코팅 물질의 물리적, 화학적 결합을 유도하여 선택적 모양을 형성한다. 이런 현상을 이용하여 바이오 센서 및 유해물질 검출의 가능성을 확인하였다.
3. 기대효과
본 연구에서 개발한 대면적 나노 구조물 전사 및 표면 개질 기술 개발로 구현된 기술은 다양한 물질의 표면에 나노 구조물을 전사하고 구조물의 표면에 프린팅 방식으로 친수성과 소수성을 가지는 물질을 도포하여 손쉬운 표면 개질의 가능성을 보여주었다. 이렇게 형성한 나노 구조물은 사람의 눈에는 보이지 않지만 표면적을 넓혀주고 물질과 공간의 제약 없이 바이오 센서등에 활용되며 차세대 웨어러블 디스플레이, 에너지 저장장치 등 국민의 삶의 질적 향상에 기여할 수 있을 것으로 기대된다.
연 구 결 과 문 답
이번 성과 뭐가 다른가?
본 연구성과는 실리콘 기판을 이용하여 높은 종횡비를 가지는 나노 구조물을 형성과 동시에 다물질 표면에 전사하여 차세대 바이오 센서 플랫폼으로 사용이 가능한 전사기술을 개발하였음.
어디에 쓸 수 있나?
질병 및 유해물질의 현장 진단 및 고민감도 분석 (Point of Care Test)용 기판에 활용 될 수 있음. 이를 통해 국가재난형 유해 바이오 물질의 조기 검출시스템 개발로 응용 가능함.
실용화까지 필요한 시간은 간단한 고민감도 센싱 및 정성 분석 기술은 바로 적용 가능함.
또한 바이러스, 병원균 등 바이오 물질에 대한 초고감도 분석에 대한 실용화를 위한 원천기술 확보는 늦어도 약 4-5년 정도 예상.
실용화를 위한 과제는?
연속 공정과 기술 개발을 통한 대량 생산화 기반 실용화 연구 개발이 필수적이며 연구비와 연구 인력 확보가 필수적임.
연구를 시작한 계기는?
나노종합기술원의 우수한 나노 인프라를 활용하여 차세대 바이오센서를 다양한 기판에 형성하는 연구로 출발하여 보다 감도가 높고 검출시간을 줄일 수 있는 연구를 진행하던 중 나노바이오 융합 연구를 통하여 나노 구조물 전사 기술 개발을 진행하였음.
에피소드가 있다면?
처음 나노 구조물을 형성하고 전사하는 과정에서 물질간 결합력 차이에 따른 전사 실패를 경험하였음. 하지만 지속적인 실험조건 최적화를 통하여 이전에 제한적인 물질에 나노 구조물을 형성하는 기술보다 진보된 연구결과를 얻음. 꾸준한 노력과 다양한 학제간 융합 연구로 좋은 결과로 이어져 융합연구의 필요성이 중요함.
꼭 이루고 싶은 목표는?
국가재난형 유해 바이오 물질에 대한 현장 조기 검출시스템에 적용이 가능한 다물질 전사 기술과 이를 이용한 차세대 웨어러블 장치와 나노바이오 융합형 플랫폼의 상용화를 목표로 함.
신진연구자를 위한 한마디
본 연구 분야는 나노와 반도체 공정 그리고 향후 바이오기술의 융합이 가능한 학문임과 동시에 원천기술이 상용화까지 연결될 수 있는 실현가능한 기술임. 특히 대한민국의 경우 관련 분야에 대한 기술수준은 세계적이라고 할 수 있음. 따라서 본 연구분야에 대한 꾸준한 관심과 학제간 융합적 열린 사고방식이 따라 준다면 우수한 연구 결과와 업적을 기대할 수 있음.
그림 및 주요사진 설명

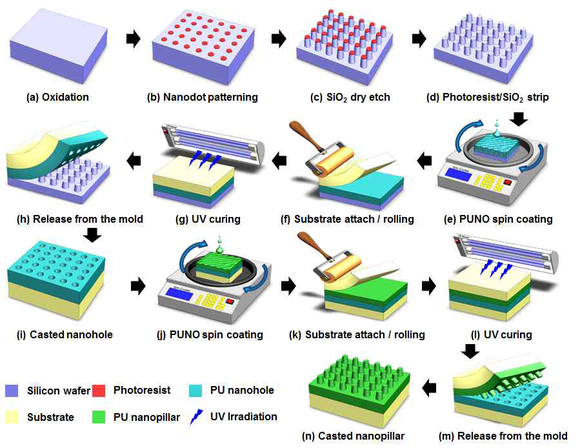

상기 그림은 본 연구의 실험 방법을 모식화한 그림이다. 일반 실리콘 웨이퍼 표면에 특정 모양을 형성한다. 이후, 그 외 물질을 제거하고 자외선에 반응하는 고분자와 전사하고자 하는 물질을 반응한다.

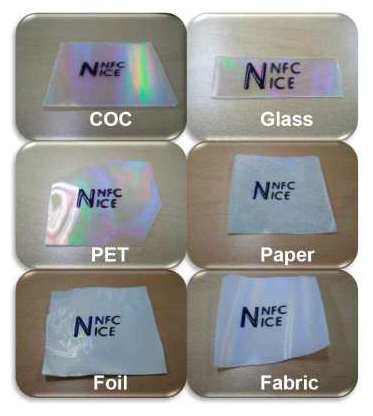

본 연구에서는 다양한 물질의 표면에 나노 구조물을 형성할 수 없는 단점을 극복하는 방법을 제시하여 유리, 플라스틱, 금속, 종이, 천에 나노구조물을 형성하는 실험을 진행하였다.

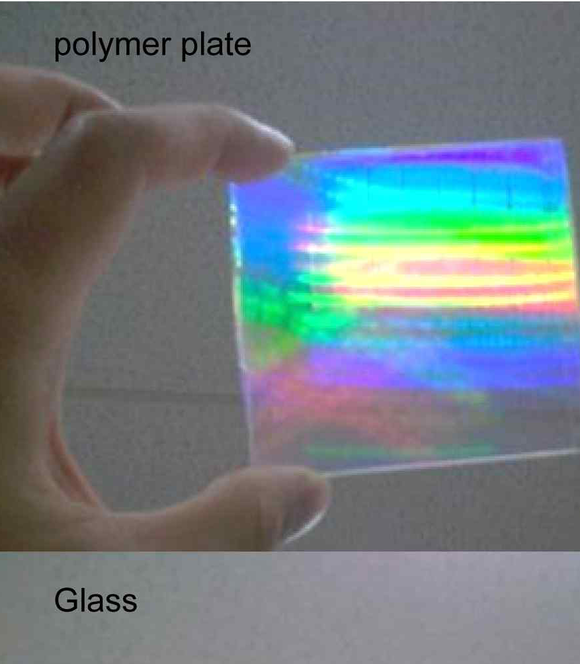

완성된 샘플의 경우 다양한 물질의 표면에 얇은 나노 구조물이 형성되어 있으며 나노 구조물이 유연하여 쉽게 구부릴 수 있는 특징을 가지고 있다.
나노 구조물이 전사된 표면에 선택적으로 친수성과 소수성 특성을 조절한 후 잉크에 노출시키면, 친수성인 글자 부분만 염색이 되어 글자가 보인다.
일반 물질의 표면의 경우 염색이 되지 않거나 전체가 염색이 된다.
본 연구를 기반으로 넓은 면적의 표면에 나노 구조물을 형성한 후 적층형 프린팅 방식으로 물질의 표면을 선택적으로 친수성/소수성 조절이 가능하다.
나노 구조물의 표면에 선택적으로 친수성과 소수성 표면이 형성되어 있다.

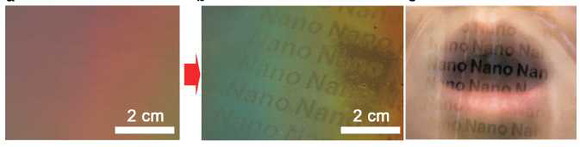

이 물질은 기판과 같은 광학적 특성으로 일반 환경에서는 글자 또는 그림이 숨겨져 있지만 수분에 노출되면 선택적으로 반응하여 숨겨진 글자가 노출되는 특징을 보인다.
일상생활에서 사용하는 안경, 장갑, 티셔츠, 물병 등의 표면에 나노 구조물 제작이 가능하다. 물질의 곡면, 재질에 상관없이 나노 구조물을 직접적으로 만들 수 있다.
용 어 설 명
1. 실리콘 주형 (Silicone-based master mold)
나노 구조물을 다양한 물질의 표면에 전사하기 위한 기판으로 나노 구조물의 반대상이
기판에 전사된다. 종래의 반도체 제조 공정을 기반으로 실리콘 표면에 자외선 반응형 고분자를 도포한 후 선택적으로 제거하여 나노 구조물의 형성과 크기를 제어하여 2차 전사하기 위한 원형 기판을 지칭한다.
2. 친수성/소수성
친수성: 물질의 성질로 물과 강하게 상호작용하여 물과의 강한 친화력을 가지고 물에 용해하는 것을 말한다. 또한, 물에 젖기 쉬운 성질을 나타내는 말로도 사용한다.
소수성: 친수성과 반대되는 말로써 물에 대하여 친화력이 부족한 성질을 말한다. 소수성의 경우 기름과의 친화력이 크며 방수제, 유리 코팅제 등으로 많이 사용한다.
3. 소프트리소그래피 (soft lithography)
소프트리소그래피는 일종의 리소그래피 종류의 하나이다. 기존의 포토리소그래피, 전자빔 리소그래피, X선 리소그래피, 이온빔 리소그래피와는 다르게 연한 재질의 탄성중합체 재료를 사용하여 이를 소프트리소그래피라고 부른다. 이는 물질과 구조 내에서 물리적인 접촉과 물질간의 표면에너지 또는 계면에너지 차이를 조절하여 그 구조재료를 쉽게 복제, 성형 제조 할 수 있는 기술을 지칭한다.
4. 적층형 (layer-by-layer) 프린팅
